GL系列負荷隔離開關
GL系列負荷隔離開關適用于交流50Hz,交流額定電壓至690V,額定電流至3150A。在工業企業配電設備中，可供不頻繁手動接通和分?jǐn)嚯娐芳案綦x電源用。本產品符合GB/T 14048.3標準。
訂購熱線：13634215093
- 產品詳情
-
產品概述
GL系列負荷隔離開關適用于交流50Hz,交流額定電壓至690V,額定電流至3150A.在工業企業配電設備中，可供不頻繁手動接通和分?jǐn)嚯娐芳案綦x電源用。本產品符合GB/T 14048.3標準。

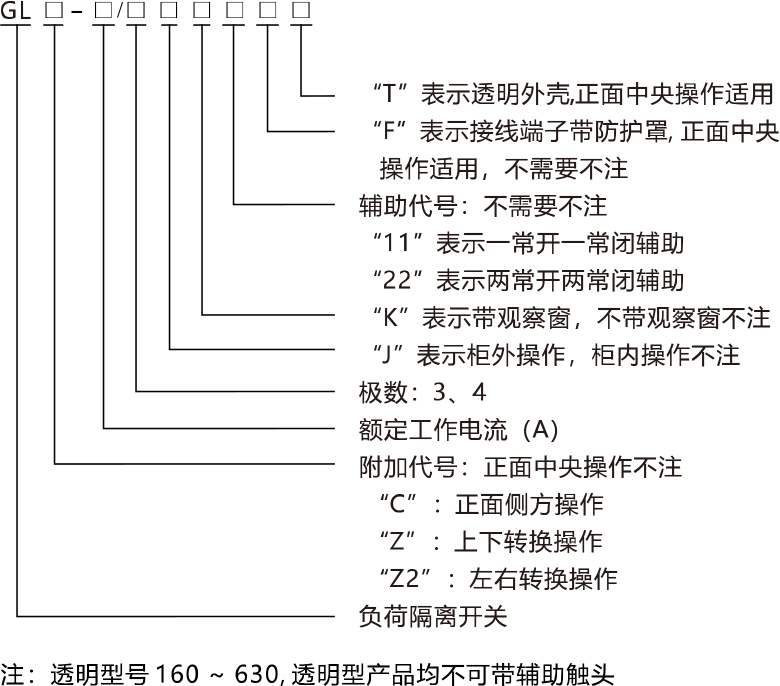

產品命名規則
—常開一常閉 11 1NO+1NC 二常開二常閉 22 2NO+2NC 正常工作條件及安裝條件
周圍空氣溫度上限不超過+ 40°C，下限不低于- 5°C。
安裝地點的海拔不超過2000m.
濕度:最高溫度為40%C,空氣的相對濕度不超過50%，在較低的溫度下可以允許有較
高的相對濕度，例如20°C時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
周圍環境的污染等級為3級。
開關應垂直安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無
爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
技術參數

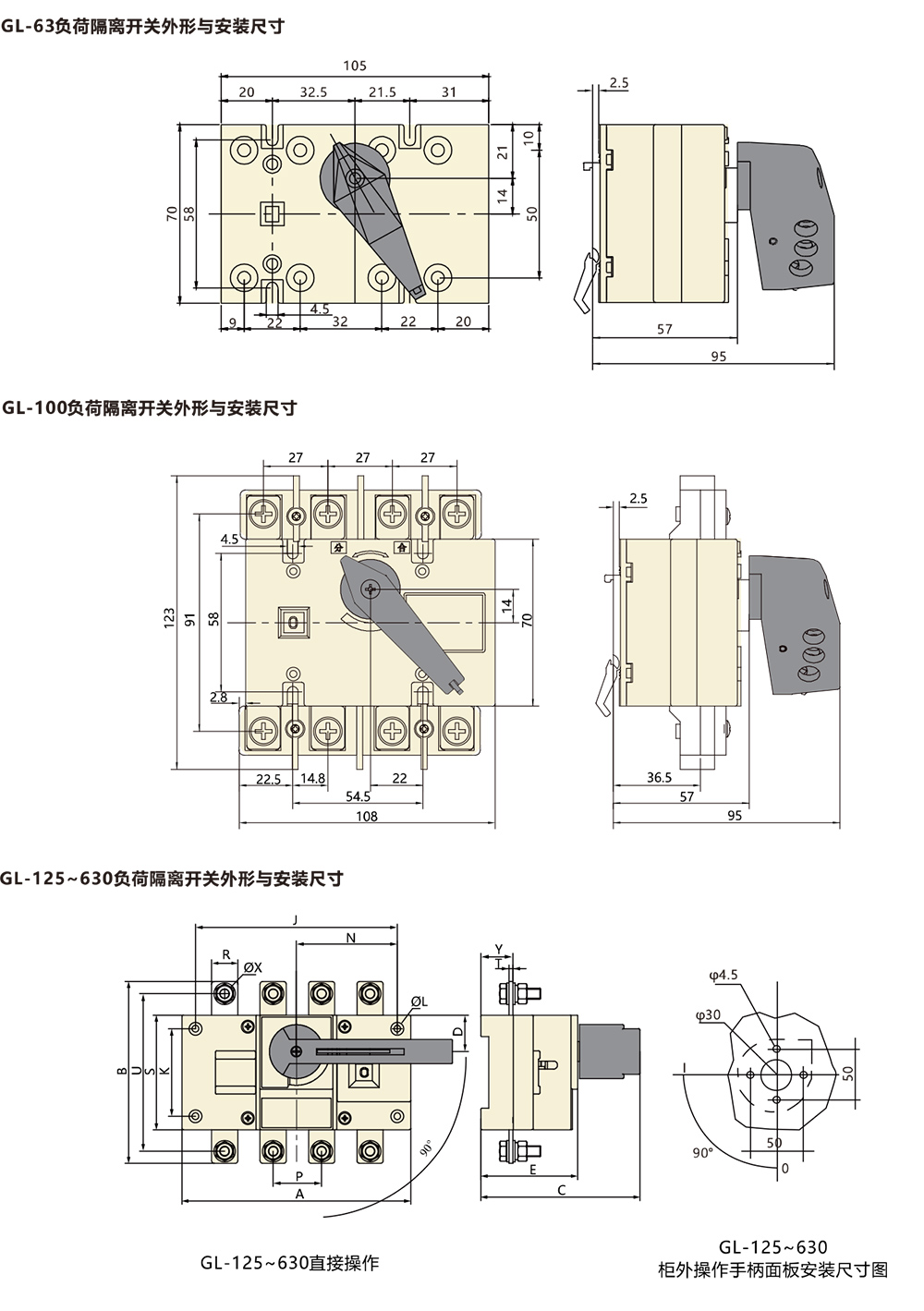

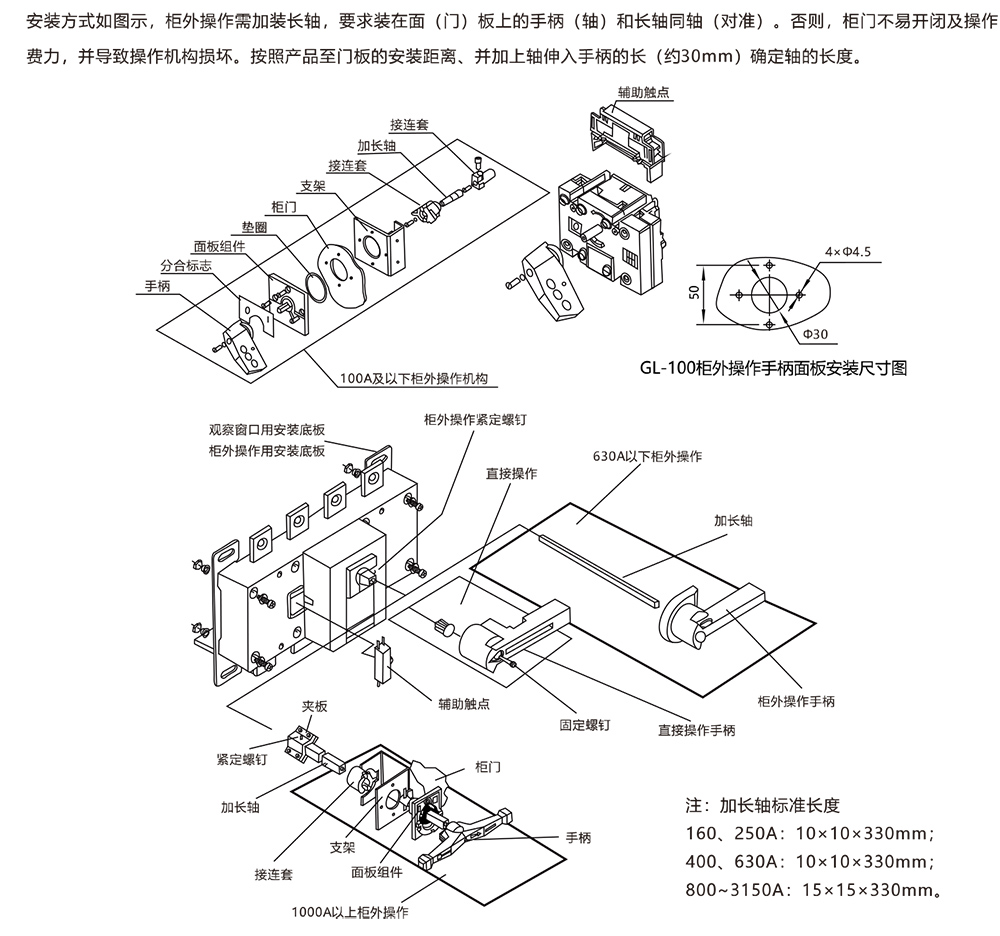

約定發熱電流lth (A) 100 160 250 4oo |630 1600 3150 額定絕緣電壓Ui (v) 800 1000 額定工作電壓Ue (v) 415/690 19/20 使用類別 AC-21B 額定工作電流le (A) 63 100 125 160 200 250 400 630 800/1 000 1250 1600 2000 2500 3150 頷定短時耐受電流(kA/s) 2 2 6 6 9 9 20 20 30 30 30 50 50 50 機械壽命（次) 1700 1700 1400 1400 1400 800 800 800 500 500 500 500 500 500 電壽命（次) 300 300 200 200 200 200 200 200 100 100 100 100 100 100 安裝方式

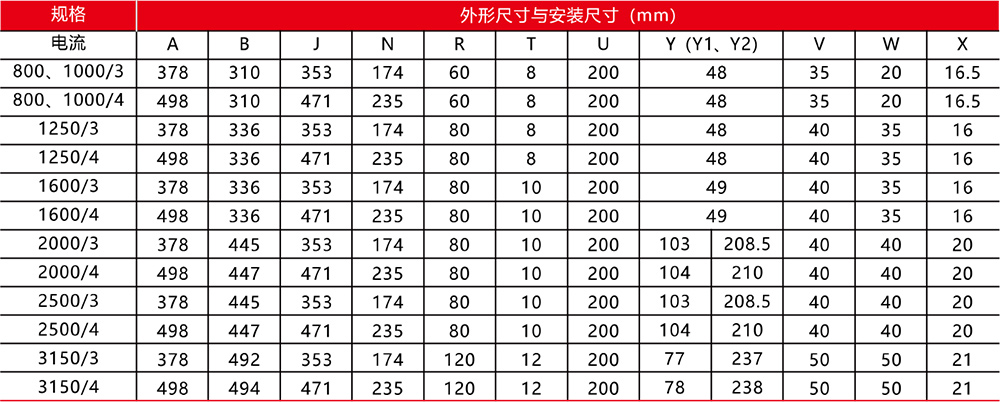

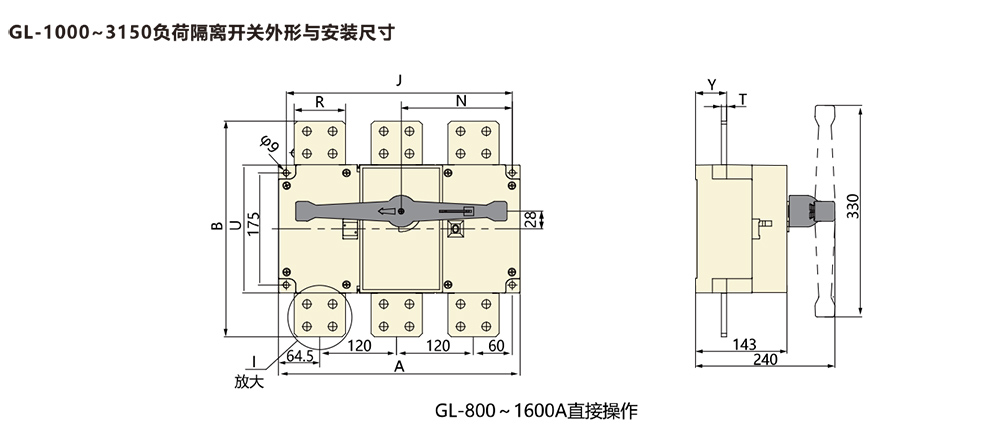

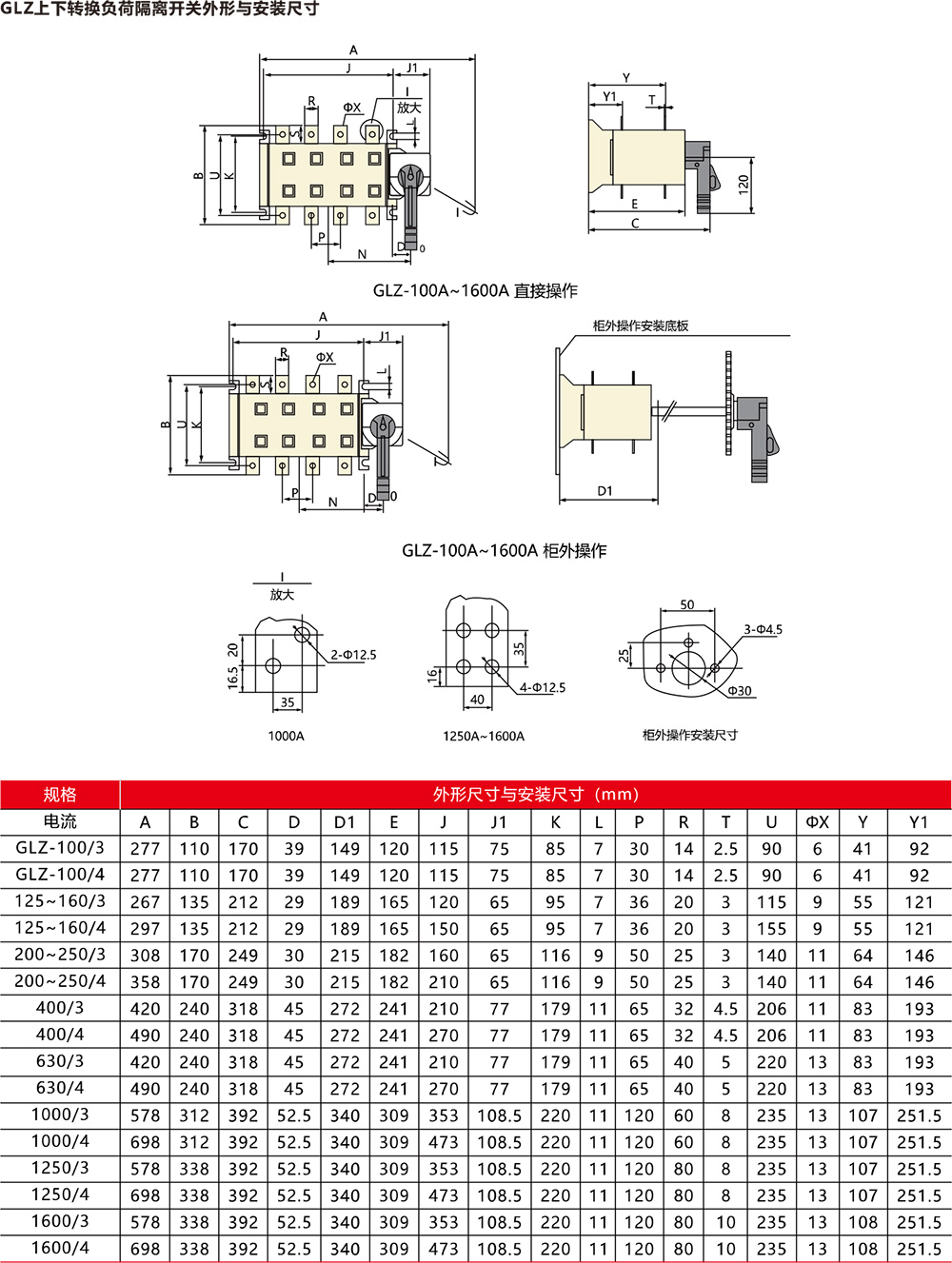

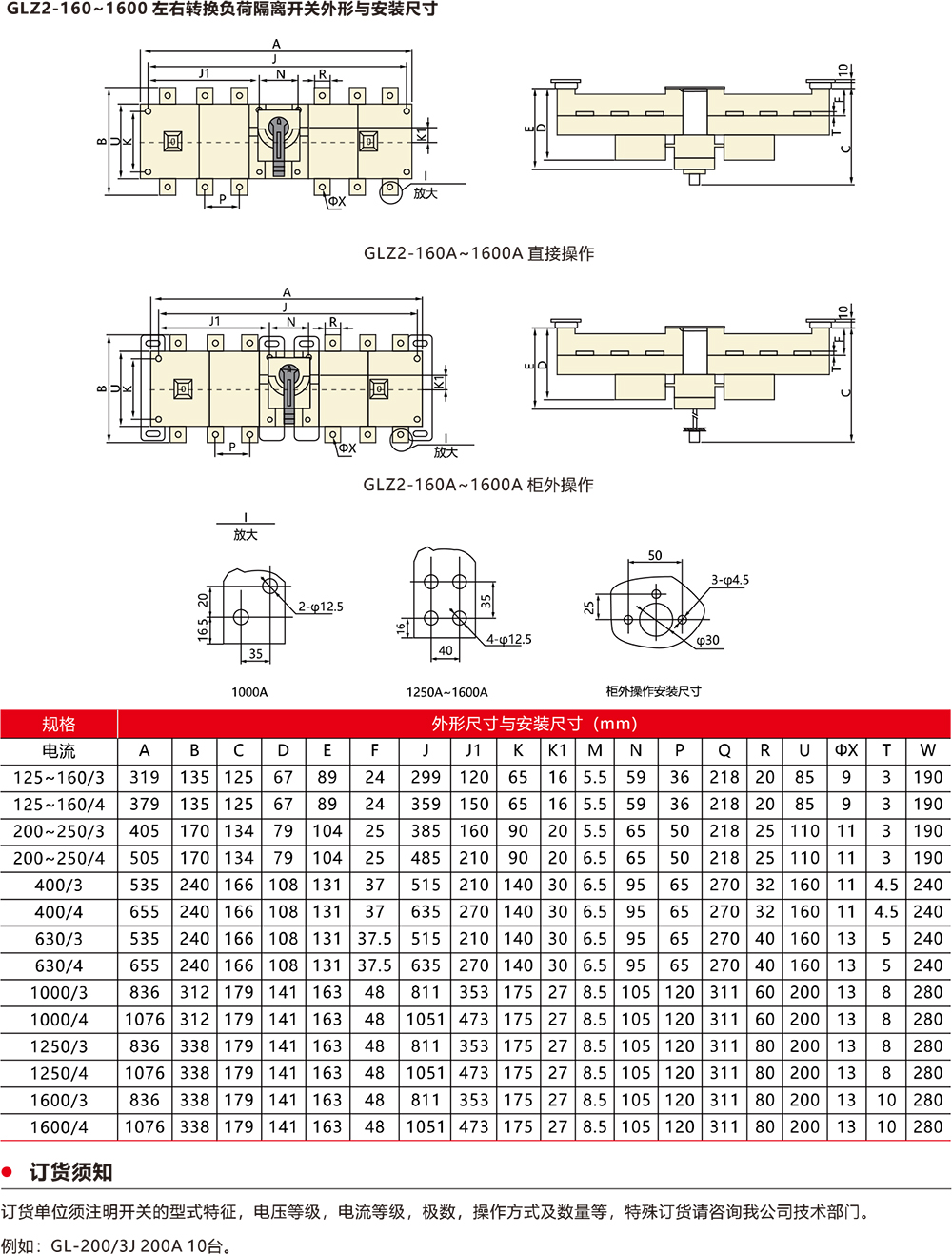

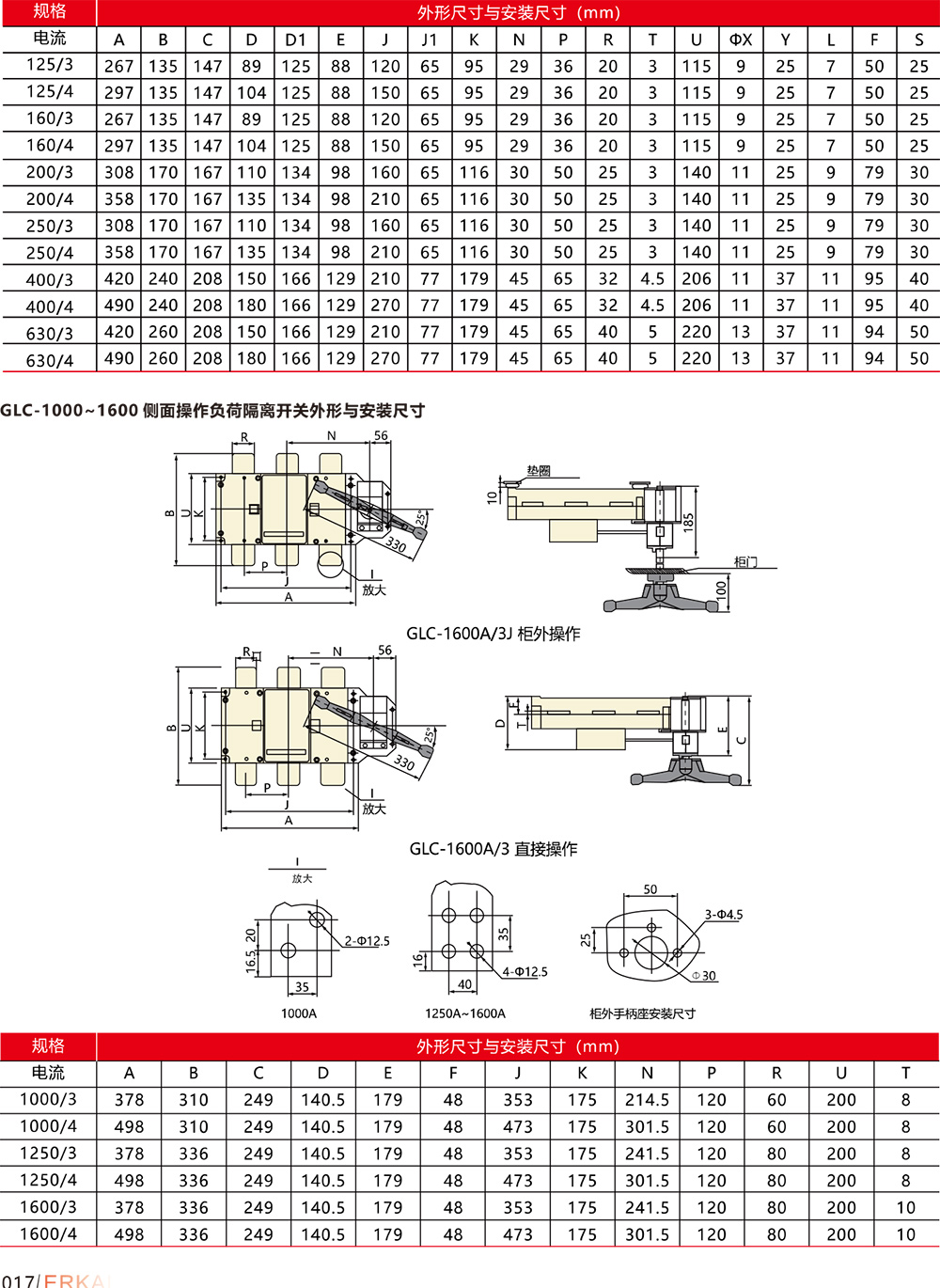

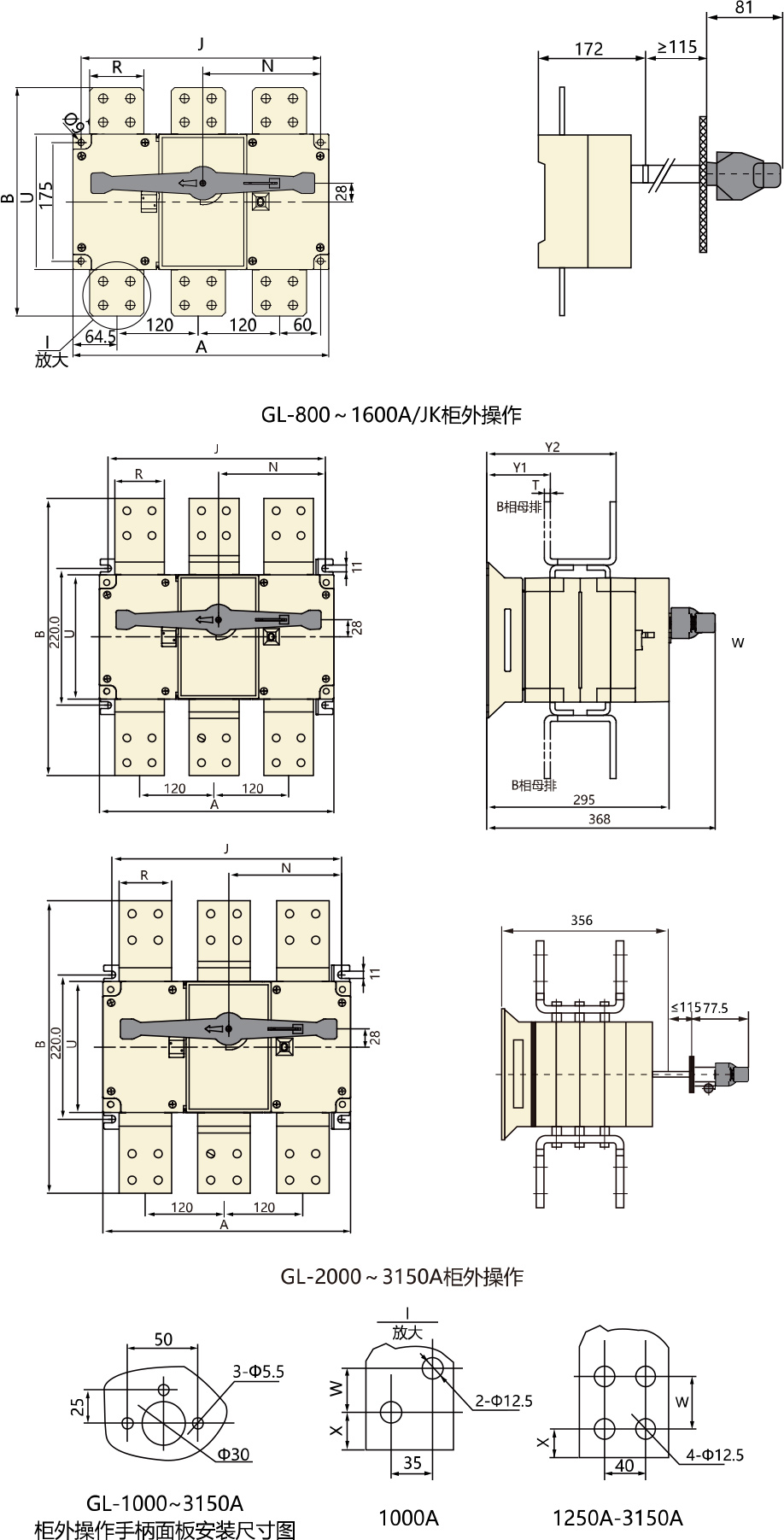

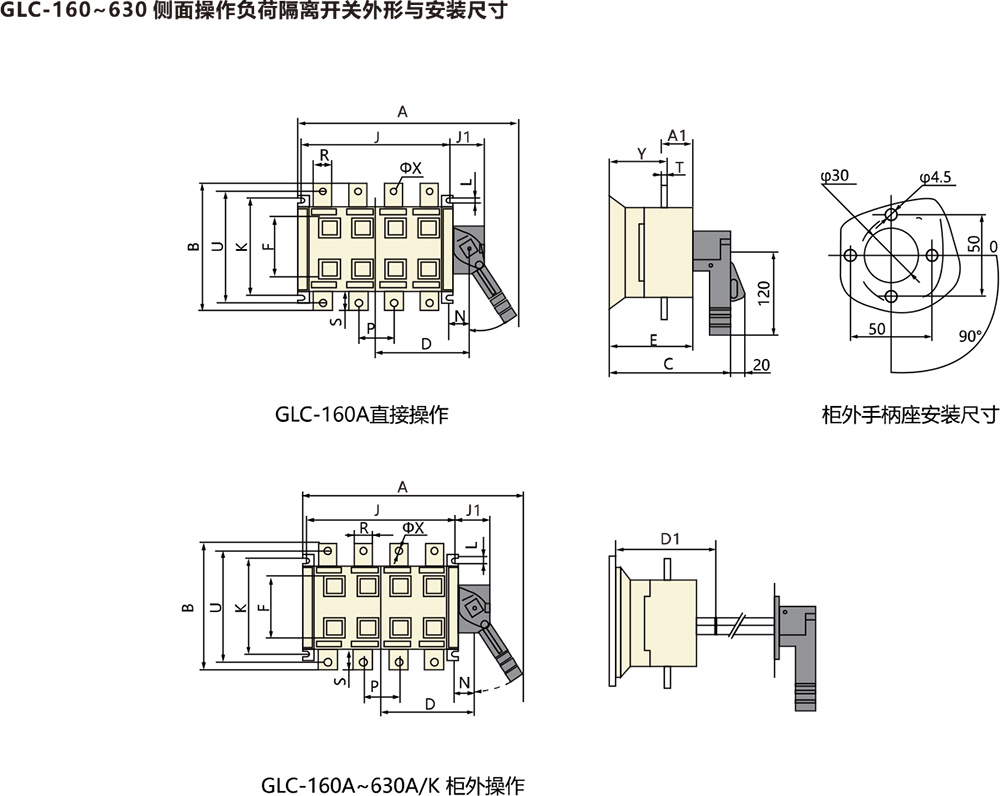

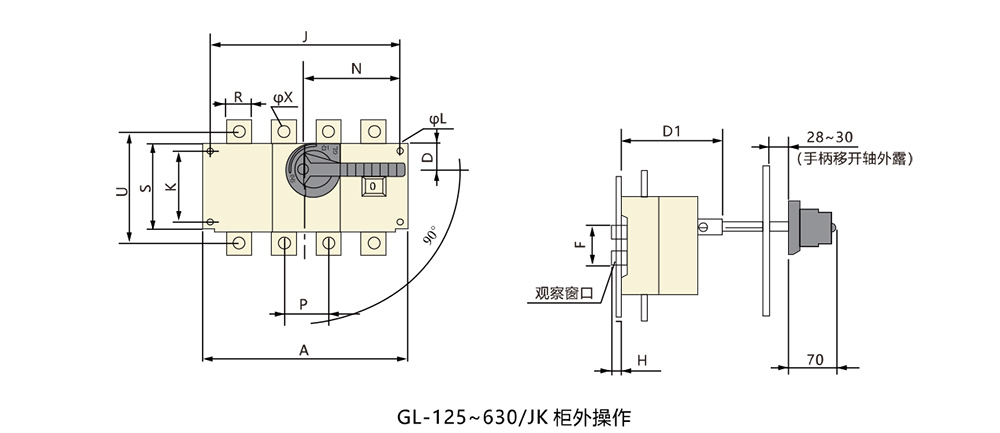

規格 外形尺寸與安裝尺寸 電流 A B C D D1 E φL j k N p R S T u φx Y F H 120、160/3 140 135 125 27 92 73 5.5 120 65 75 36 20 85 3 117 9 24 50 10 125、160/4 170 135 125 27 92 73 5.5 150 65 75 36 20 85 3 117 g 24 50 10 200、250/3 180 170 138 35 98 86 5.5 160 90 105 50 25 110 3 140 11 26 79 15 200、250/4 230 170 138 35 98 86 5.5 210 90 105 50 25 110 3 140 11 26 79 15 400/3 230 240 185 50 135 110 7 210 140 135 65 32 160 4.5 206 11 37 95 20 400/4 290 240 185 50 135 110 7 270 140 135 65 32 160 4.5 206 11 37 95 20 630/3 230 260 185 50 135 110 7 210 140 135 65 40 160 5 220 13 37 95 20 630/4 290 260 185 50 135 110 7 270 140 135 65 40 160 5 220 13 37 95 20
