SEM1E系列塑料外殼式斷路器
- 產品詳情
-
產品概述
SEM1 E系列塑料外殼式斷路器(以下簡稱斷路器)是我公司采用國際先進技術研制、開發的新型斷路器之一。具有四段選擇性保護、高分斷、小型緊湊等特點。斷路器按照其額定極限短路分斷能力(Icu) 的高低分為M型(較高分斷型)、H型.(高分斷型)兩類,是配電及電動機保護的理想產品。其額定絕緣電壓1 000V,適用于交流50/60Hz，額定工作電壓690V及以下，整定電流從12. 5A至800A的電路中作線路的不頻繁轉換和電動機的不頻繁啟動之用。
斷路器可增選具有通訊功能的模塊，使原有斷路器方便升級為通訊型斷路器。斷路器具有過載長延時、短路短延時、短路瞬時及接地保護功能，產品可選配欠電,壓、分勵、輔助、報警及通訊等附件。本系列斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
斷路器符合系列標準
IEC/EN 60947-1及GB/T 14048.1《低壓開關設備和控制設備第1部分:總則》。
IEC/EN 60947-2及GB/T14048.2《低壓開關設備和控制設備第2部分:斷路器》。

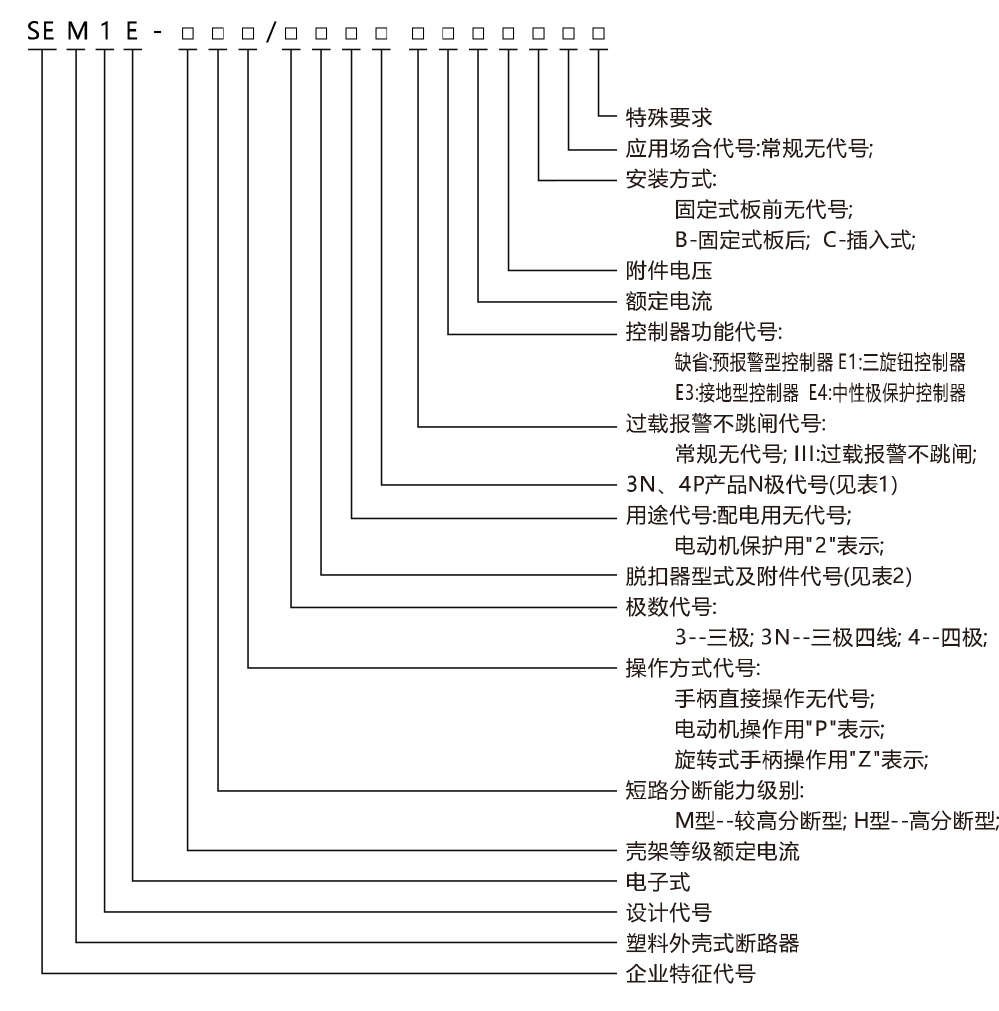

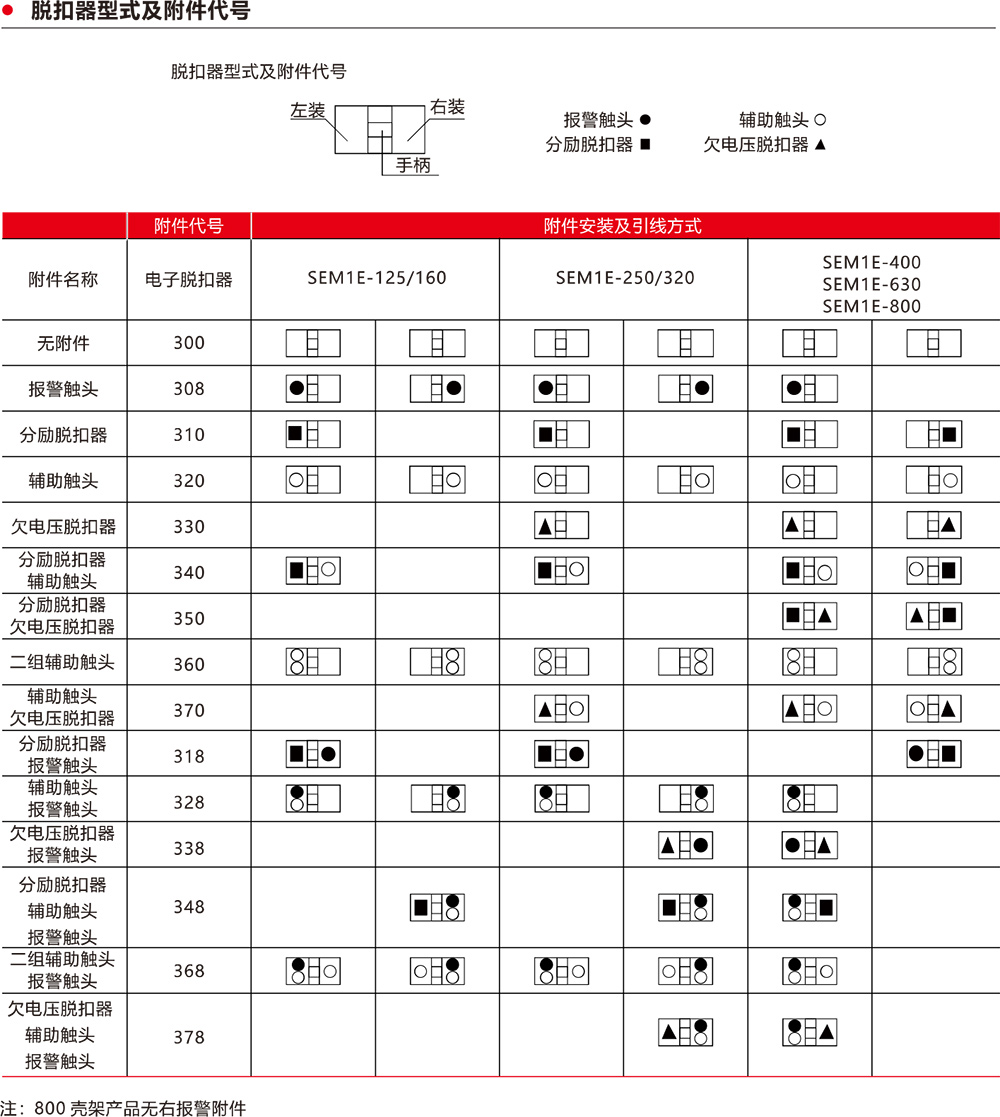

產品命名規則
代號
說明
示例
A
N極不安裝過電流脫扣元件，N極始終接通，不與其它三極一起合分
3N300A
B
N極不安裝過電流脫扣元件，N極與其它三極一起合分(N極先合后分)
4300B
c
N極安裝過電流脫扣元件，N極與其它三極一起合分(N極先合后分)
4300C
D
N極安裝過電流脫扣元件，N極始終接通，不與其它三極一起合分
3N30OD
正常工作條件及安裝條件
周圍空氣溫度為-5°C ~ +40°C;
安裝地點的空氣相對濕度在最高溫度為+ 40°C時不超過50%.在較低溫度下可以有較高的相對濕度，例如20°C時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施;
污染等級為3級;
斷路器通過GB/T2423.10試驗要求可耐受頻率為2Hz~ 13.2Hz.位移為土1mm及頻率為13.2Hz~ 100Hz、加速度為+0.7 g的機械振動;
斷路器主電路安裝類別為II,其余輔助電路、控制電路安裝類別為||;
斷路器適用于電磁環境B;
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方; .
斷路器應安裝在沒有雨雪侵襲的地方;
可運行條件:
斷路器通過GB/T 2423.1和GB/T2423.2的試驗要求，周圍空氣溫度可低至-30°C、高至+70°C (超過+40°C降容使用，詳見本樣本中的技術資料) ;
海拔至2000m特性不受影響(超過2000m降容使用，詳見本樣本中的技術資料) ;
儲存條件周圍空氣溫度為-40°C ~+75°C.
產品本體防護等級為IP20
柜門安裝
配撥動手柄:防護等級為IP40
配旋轉手柄:防護等級為IP50 .
配電操機構:防護等級為IP40
主要技術參數
基本信息 殼架等級額定電流 125 160 250 320 極數 3P、3P+N、4P 3P、3P+N、4P 3P、3P+N、4P 3P、3P+N、4P 頻率(Hz) 50/60 5/6 5/6 50/60 額定工作電壓Ue(V) 380/400/415
660/690380/400/415
660/690380/400/415
660/690380/400/415
660/690額定絕緣電壓 Ui(V) 1000 1000 1000 1000 額定沖擊耐受電壓Uimp (kV) 8 8 8 8 額定工作電流In(A) 32AF:12.5-32
63AF: 25-63
125AF: 50-12563AF:25-63
125AF:50-125
160AF:63-160250AF:100-250 250AF: 100-250 分斷能力級別 M H M H M H M H 額定極限短路分
斷能力lcu(kA)AC415V 50 85 50 85 50 85 50 85 AC690V 10 20 10 20 10 20 10 20 額定運行短路分
斷能力Ics(kA)AC415V 50 50 50 50 50 50 50 50 AC690V 10 10 10 10 10 10 10 10 額定短時耐受
電流lcw(kA/1s)AC415V 2 2 2.5 2.5 3 3 4 4 隔離功能 有(3P、4P) 有(3P、4P) 有(3P、4P) 有(3P、4P) 使用類別 A類 A類 A類 A類 飛弧距離 ≤ 50 ≤ 50 ≤50 ≤ 50 機械壽命（次) 免維護 20000 20000 20000 20000 有維護 40000 40000 40000 40000 電氣壽命（次) 10000 10000 10000 10000 基本信息 殼架等級額定電流 400 630 800 極數 3P、3P+N、4P 3P、3P+N、4P 3P、3P+N、4P 頻率(Hz) 5/6 50/60 5/6 額定工作電壓Ue(V) 380/400/415 660/690 380/400/415 660/690 380/400/415 660/690 額定絕緣電壓Ui(V) 1000 1000 1000 額定沖擊耐受電壓Uimp (kV) 12 12 12 額定工作電流ln(A) 400AF;160-400 630AF:250-630 630AF:250-630
800AF:315-800分斷能力級別 M H M H M H 領定極限短路分
斷能力icu(kA)AC415V 70 100 70 100 70 100 AC690V 20 30 20 30 20 30 額定運行短路分
斷能萬ics(kA)AC415V 70 70 70 70 70 70 AC690V 20 20 20 20 20 20 額定短時耐受

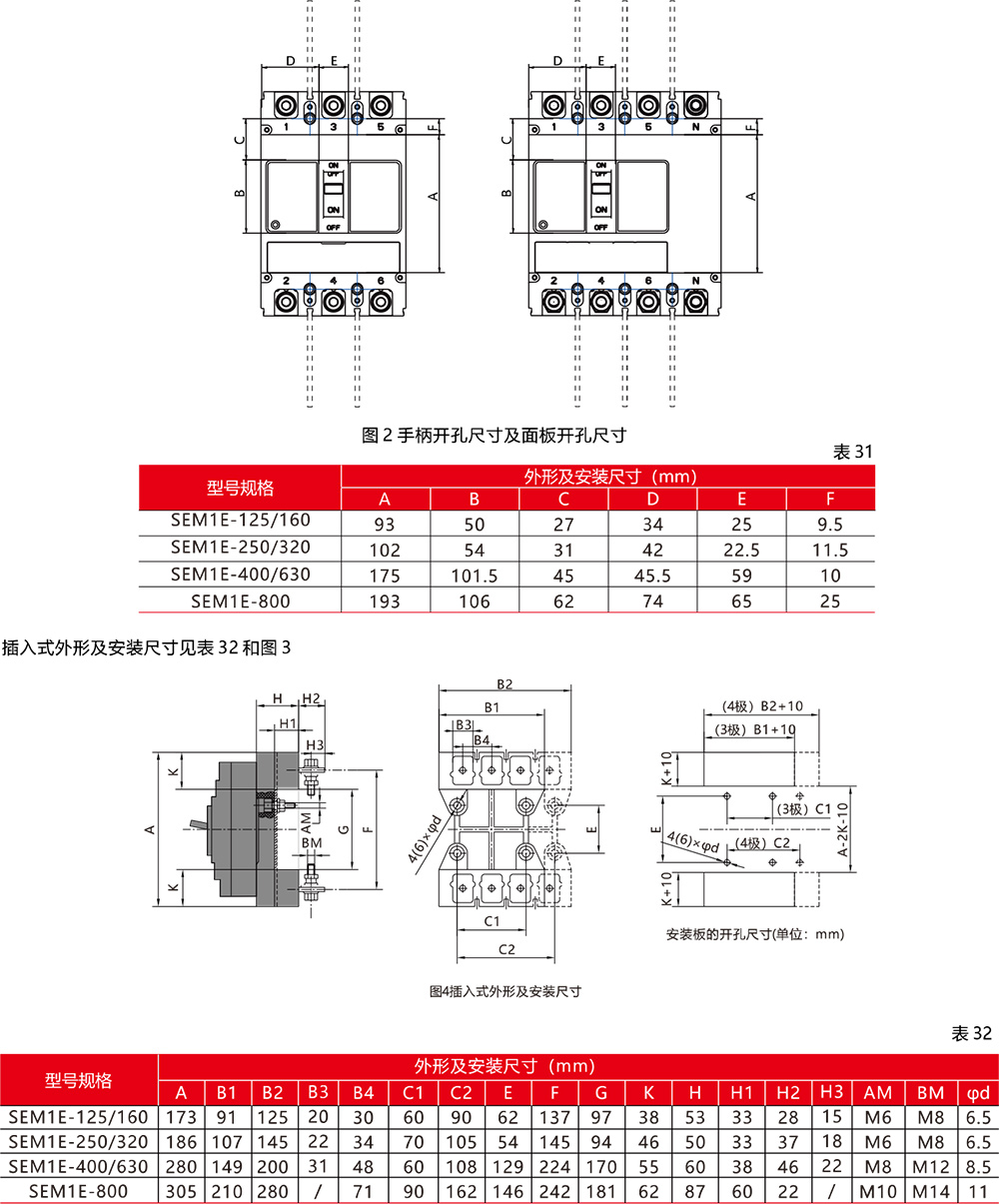

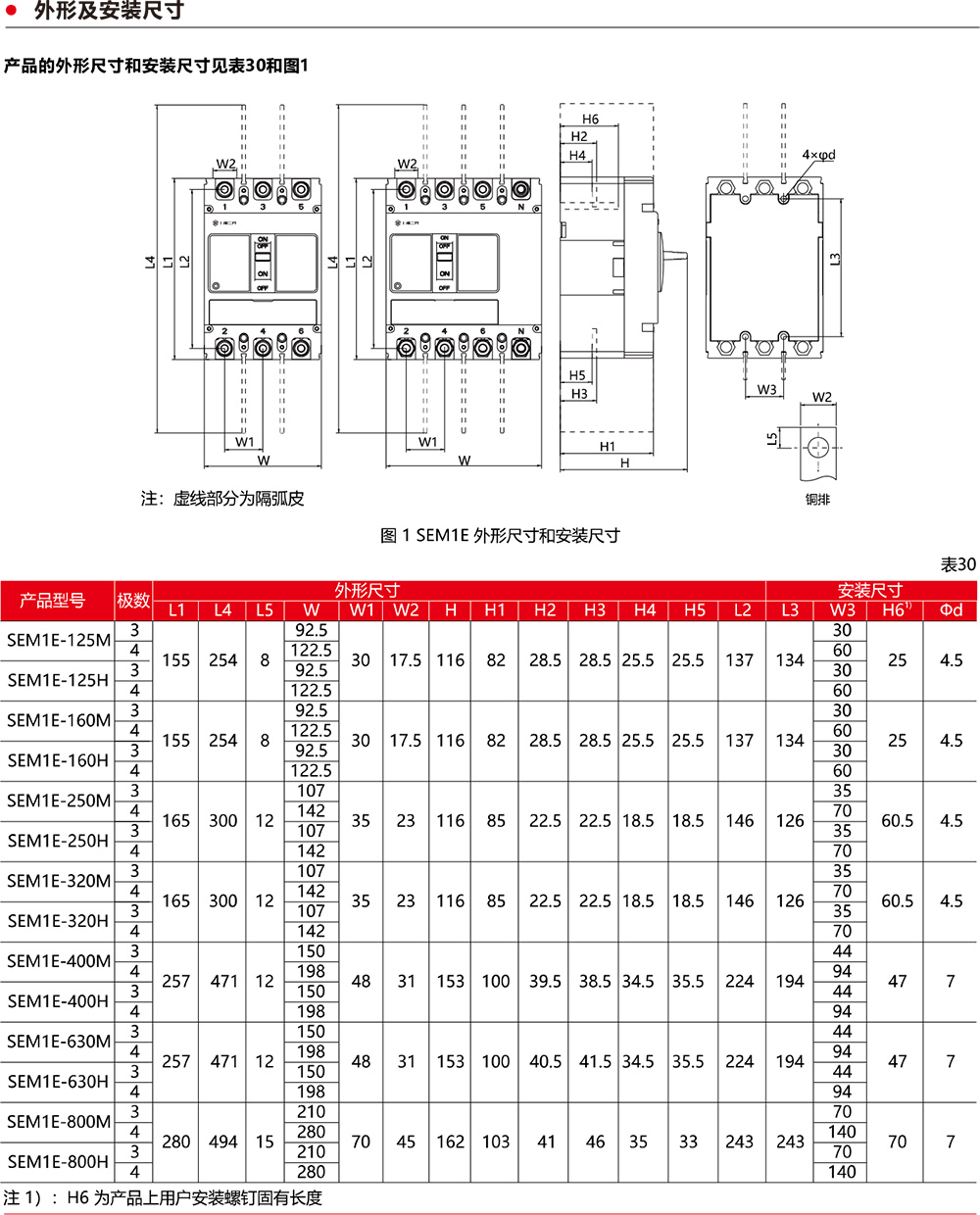

電流icw(kA/1s)AC415V 5 5 8 8 10 10 隔離功能 有(3P、4P) 有(3P、4P) 有(3P、4P) 使用類別 B類 B類 B類 飛弧距離 ≤100 ≤100 ≤100 機械壽命（次） 免維護 10000 10000 8000 有維護 20000 20000 10000 電氣壽命（次) 8000 8000 7500 安裝尺寸圖
