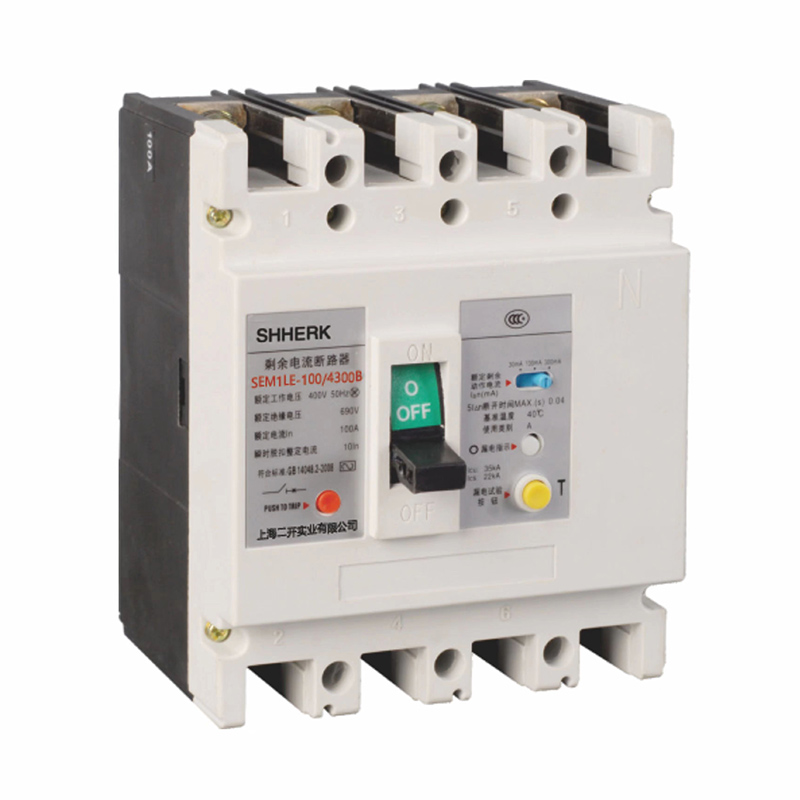

SEM1L系列剩余電流保護斷路器
該斷路器具有體積小、分?jǐn)喔?、飛弧短及 剩余動作電流、剩余電流動作時間可調節等特點，同時可帶報警觸頭、分勵脫扣器、輔助觸頭、旋轉手柄操作機構、電動操作機
構等附件，并可采用板前、板后和插入式等多種接線方式，是用戶使用的理想產品。
符合標準: GB/T14048.2 和IEC60947-2. 訂購熱線：13634215093
- 產品詳情
-
產品概述
SEM1 L系列具有剩余電流保護的斷路器(以下簡稱斷路器)是本公司采用國際先進技術設計、開發的新型漏電斷路器之一。 適用于交流50Hz,額定電壓至400V, 額定電流1 6A至800A的電路中。其主要功能是對有致命危險的人身觸電提供間接接觸保護。額定剩余動作電流不超過30mA的漏電斷路器在其他保護措施失效時，也可作為直接接觸的補充保護，但不能作為**的直接接觸保護。同時還可用來防止由于接觸故障電流而引起的火災危險。并可用來保護線路免受過載、短路等危害，亦可作為線路的不頻繁轉換和電動機不頻繁啟動之用。
該斷路器具有體積小、分?jǐn)喔摺w弧短及 剩余動作電流、剩余電流動作時間可調節等特點，同時可帶報警觸頭、分勵脫扣器、輔助觸頭、旋轉手柄操作機構、電動操作機構等附件，并可采用板前、板后和插入式等多種接線方式，是用戶使用的理想產品。
符合標準: GB/T14048.2 和IEC60947-2.

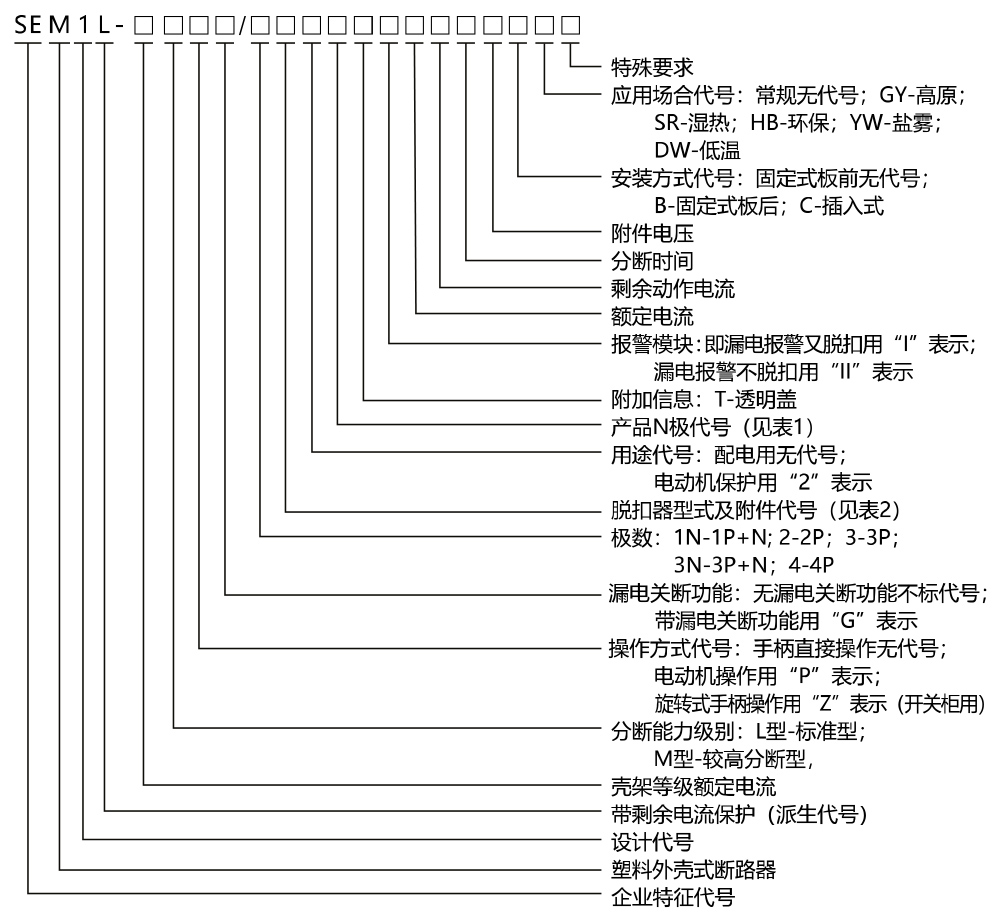

產品命名規則
代號 說明 A型 N極不安裝過電流脫扣元件，N極始終接通，不與其它三極一起合分 B型 N極不安裝過電流脫扣元件，N極與其它三極一起合分(N極先合后分） C型 N極安裝過電流脫扣元件，N極與其它三極一起合分(N極先合后分） D型 N極安裝過電流脫扣元件，N極始終接通，不與其它三極一起合分
產品參數
基本信息 殼架等級額定電流 125 250 400 800 極數 1P+N、 3P、3P+N 1P+N、3P、3P+N.
2P 4P3P、3P+N.
4P3P、3P+N、
4P頻率(Hz) 50 50 50 50 額定工作電壓Ue(v) 230 400 230 400 400 400 額定絕緣電壓Ui(v) 690 800 690 800 800 800 額定沖擊耐受電壓Uimp (kv) 8 8 8 8 額定工作電流ln(A) 16A、20A、25A.
32A、40A、50A、
63A、80A、100A.
125A100A、125A、140A.
160A、180A、200A.
225A、250A225A、250A.
315A.
350A、400A400A、500A
630A、700A.
800A額定剩余動作電流
l△n(mA)30、50、75、100.
150、200、300.
400、50030、50、75、100.
150、200、300、
400、50050、75、100.
150、200、
300、400.
s00、100050、75、100.
200、300、
500、1000分?jǐn)嗄芰?jí)別 L M L M L M / 額定極限短路分?jǐn)嗄芰?br/>lcu(kA) AC400v 35 50 35 50 50 65 65 額定運行短路分?jǐn)嗄芰?br/>lcs(kA) AC400v 22 35 22 35 35 42 42 隔離功能 2P、3P、4P有 2P、3P、4P有 3P、4P有 3P、4P有 使用類別 A類 A類 A類 A類 使用壽命 機械 40000 40000 20000 20000 電氣 8000 8000 7500 7500 飛弧距離 ≤50 ≤50 ≤50 ≤50 正常工作條件和安裝條件
周圍空氣溫度:周圍空氣溫度上限為+40°C;周圍空氣溫度下限為-5°C;周圍空氣溫度24h的平均值不超過+ 35°C。
海拔:安裝地點的海拔不超過2000m。
污染等級: 3級。
安裝類別: Ⅲ
大氣相對濕度在周圍空氣溫度為+ 40°C時不超過50%;在較低溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為
90%，同時該月的月平均最低溫度為+ 25°C,并考慮到因溫度變化發生在產品表面的凝露。
外磁場:斷路器安裝場所附近的磁場在任何方向不超過地磁場的5倍。
安裝在無沖擊振動及無雨雪侵襲的地方，上接線端子接電源側，下接線端子接負載側，與各方向傾斜度不超過5。
