SELY-Ⅱ20系列電涌保護器
SELY-Ⅱ20系列電涌保護器(以下簡稱SPD)用于低壓交流配電系統的IT、TT、TN-C、TN-S、 TN-C-S,等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。SPD具有共模(MC)和差模(MD)保護方式。SPD符合GBT1 8802.1/1EC61643-11。
訂購熱線：13634215093
- 產品詳情
-
產品概述
SELY-Ⅱ20系列電涌保護器(以下簡稱SPD)用于低壓交流配電系統的IT、TT、TN-C、TN-S、 TN-C-S,等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。SPD具有共模(MC)和差模(MD)保護方式。SPD符合GBT1
8802.1/1EC61643-11。
產品安裝
安裝在LPZ1或LPZ2區與LPZ3區交界處采用35mm的標準導軌安裝，連接銅質多股導線為2.5- 16mm'。SPD每極必須設置保護一使用熔斷器或小型斷路器或?qū)Ｓ煤髠浔Ｗo(hù)器。適用于住戶配電箱、計算機設備、信息設備。電子設備及控制設備前或最近的插座箱內。
主要結構及工作原理
SPD為一端口，防觸電保護。戶內式固定安裝，電壓限制型。SPD內置脫離器。當SPD因過熱、擊穿失效時，脫離器能自動的將其電網上脫離，同時給出指示信號。SPD正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。1P+N，2P+N，3P+N的由1P，2P，3P的SPD+ NPE零地保護模塊組成，應用于TT、TN-S等供電系統。

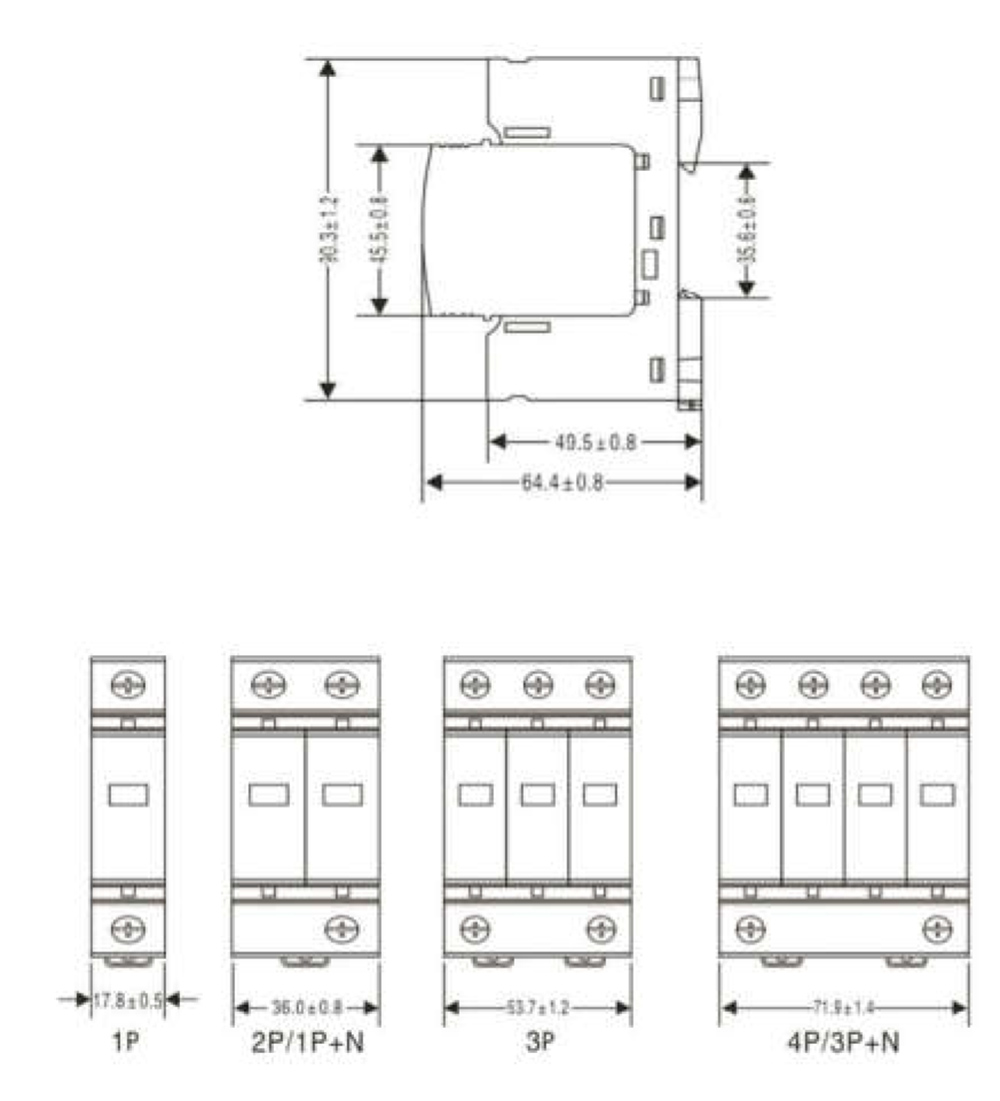

外形尺寸圖
主要技術參數
型號規格 SELY-120 SELY-I10 最大持續工作電壓Uc(VAC) 750 420 385 320 275 750 420 385 320 275 電壓保護水平Up (kv) 2.5 1.8 1.5 1.4 1.2 2 1.5 1.3 1.2 1.0 最大放電電流(8/20 us)lmax(kA) 20 10 標稱放電電流(8/20 us)In(kA) 10 5 響應時間ns <25 防護等級 IP20 失效指示 老化失效:綠色正常，紅色失效 用途 進線三級保護 遙信功能 可另配貨 備注 最大持續工作電壓Uc可定制 在線留言
