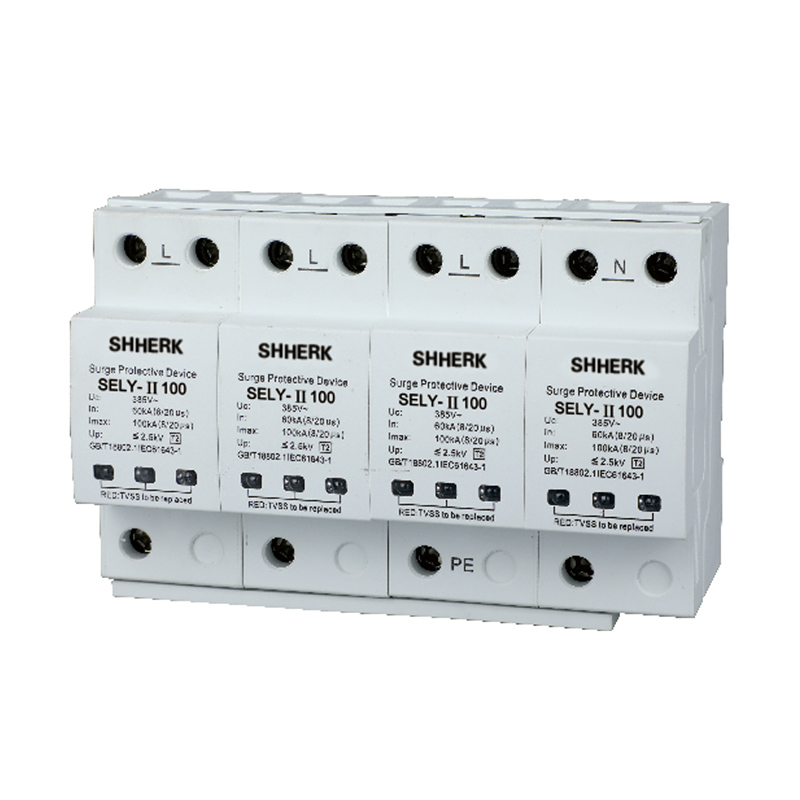

SELY-Ⅱ100系列電涌保護器
SELY-Ⅱ100系列電涌保護器(以下簡稱SP D)適用于交流50/60Hz、380V以及下的TT.TN-STN-C、IT、TN-C-S等供電系統，對雷擊或其它瞬時過電壓進行保護，應用于雷擊風險較高地區的設備系統的一級防雷保護。
SPD符合GB/T18802.1/IEC61643-Ⅱ. 訂購熱線：13634215093
SPD符合GB/T18802.1/IEC61643-Ⅱ. 訂購熱線：13634215093
- 產品詳情
-
產品概述
SELY-I 100系列電涌保護器(以下簡稱SP D)適用于交流50/60Hz、380V以及下的TT.TN-STN-C、IT、TN-C-S等供電系統，對雷擊或其它瞬時過電壓進行保護，應用于雷擊風險較高地區的設備系統的一級防雷保護。
SPD符合GB/T18802.1/IEC61643-Ⅱ.
產品安裝
安裝在LPZOB或L PZ1區與LPZ2區交界處，采用3 5mm的標準導軌安裝，連接銅質多股導線為2.5~35mm°。
SP D每極必須設置保護--使用熔斷器或小型斷路器雷電流SPD保護，用于SPD擊穿后短路保護。
安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、有線電視機房、消防中心、別墅、小區住戶配電箱等。
主要結構及工作原理
SPD為一端口，防觸電保護，戶內式固定安裝,電壓限制型。
SPD內置脫離器。當SPD因過熱、擊穿失效時，脫離器能自動的將其電網.上脫離，同時給出指示信號。SPD正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
1P+N，2P+N, 3P+N的由1P，2P，3P的SPD + NPE零地保護模塊組成，應用于TT、TN-S等供電系統。

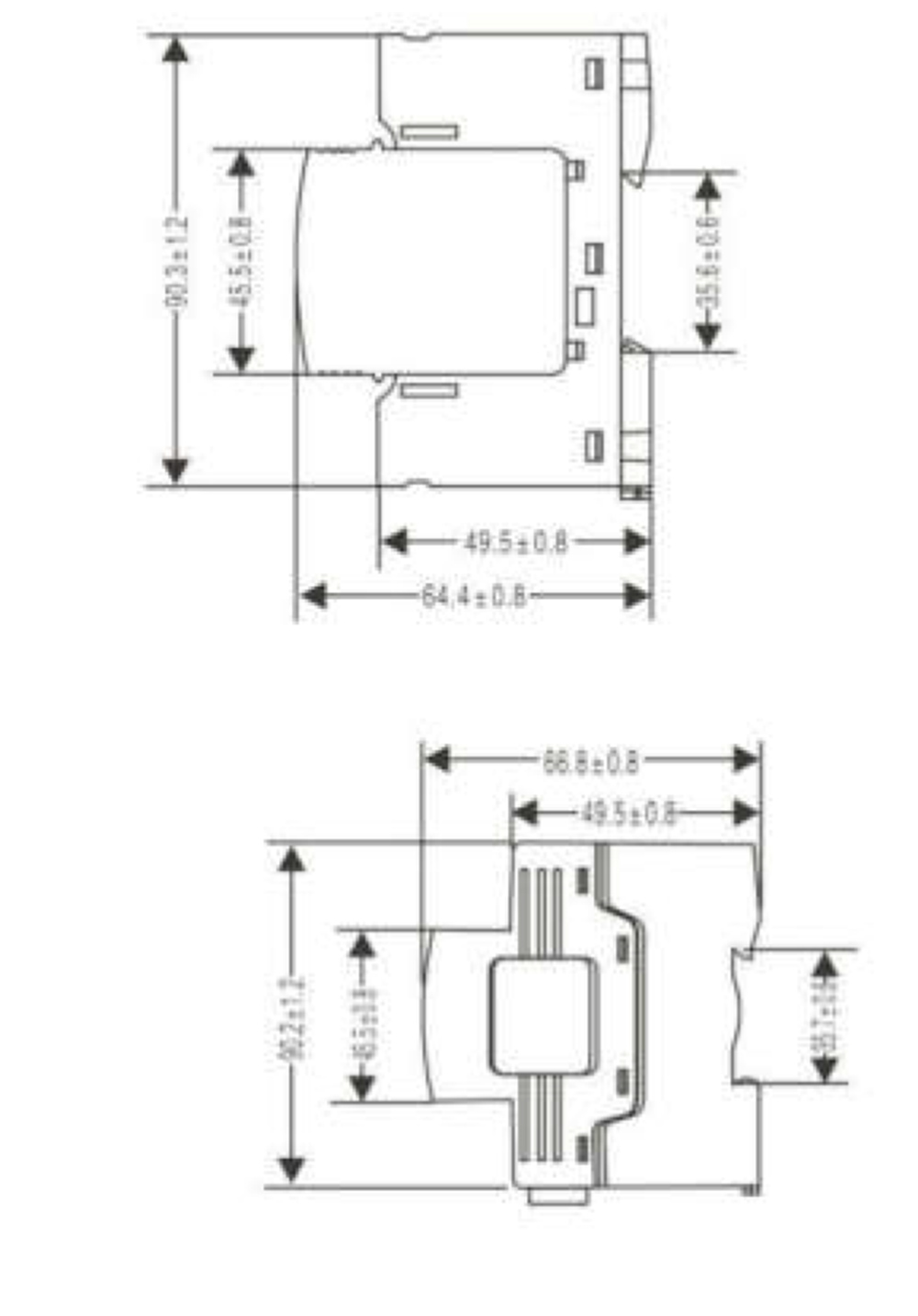

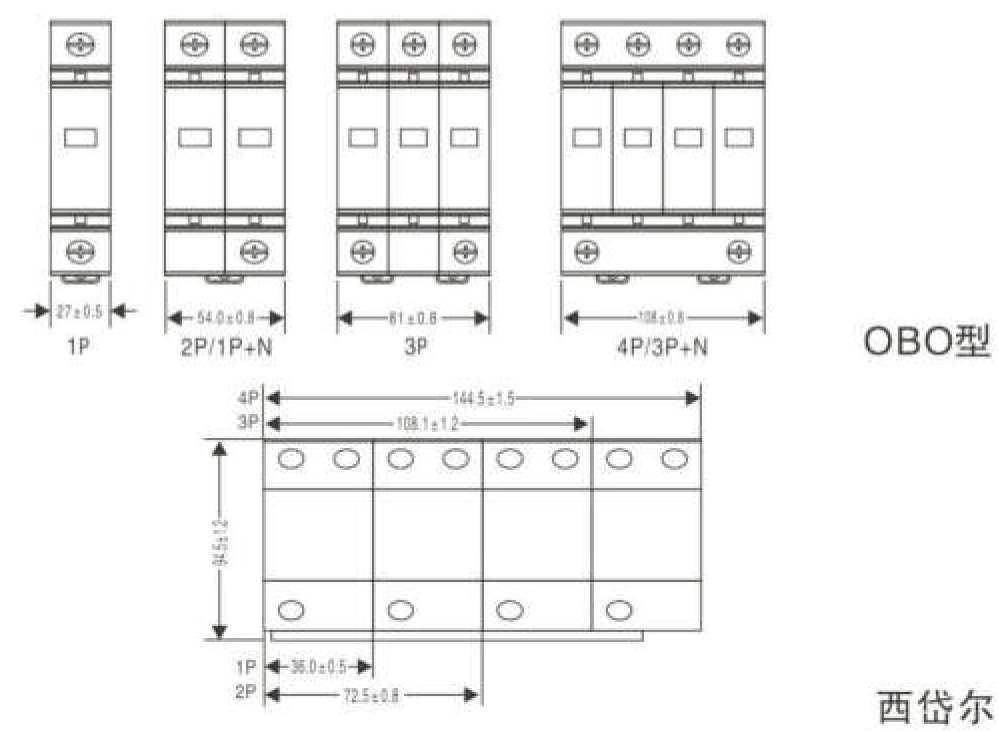

外形尺寸圖
主要技術參數
型號規格 SELY-Ⅱ100KA SELY-Ⅱ60KA SELY-Ⅱ160KA 最大持續工作電壓Uc(VAC) 420 385 275 420 385 320 275 420 385 320 275 電壓保護水平Up (kv) 2.5 2.5 1.8 2.5 2.5 2 1.8 3.5 3.2 2.5 2.0 最大放電電流(8/20u s)Imax(kA) 100 120 160 標稱放電電流(8/20 u s)In(kA) 50 60 80 響應時問ns <25 防護等級 IP20 失效指示 老化失效︰綠色正常，紅色失效 用途 進線二級保護 遙信功能 可另配貨 備注 最大持續工作電壓Uc可定制 在線留言
