SELY-Ⅱ60系列電涌保護器
SELY-Ⅱ60系列電涌保護器(以下簡稱SPD)用于低壓交流配電系統的IT、TT、 TN-C、TN-S、 TN-C-S,等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。SPD具有共模(MC)和差模(MD)保護方式。
SPD符合GBT1 8802.1/1EC61643-Ⅱ。 訂購熱線：13634215093
SPD符合GBT1 8802.1/1EC61643-Ⅱ。 訂購熱線：13634215093
- 產品詳情
-
產品概述
SELY- Ⅱ60系列電涌保護器(以下簡稱SPD)用于低壓交流配電系統的IT、TT、 TN-C、TN-S、 TN-C-S,等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。SPD具有共模(MC)和差模(MD)保護方式。
SPD符合GBT1 8802.1/1EC61643-Ⅱ。
產品安裝
安裝在LPZ0B或LPZ1區與LPZ2區交界處，采用35mm的標準導軌安裝，連接銅質多股導線為2.5~ 35mm。
SPD每極必須設置保護--使用熔斷器或小型斷路器雷電流SPD保護，用于SPD擊穿后短路保護。
安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、有線電視機房、消防中心、別墅、小區住戶配電箱等。
主要結構及工作原理
SPD為- -端口，防觸電保護，戶內式固定安裝，電壓限制型。
SPD內置脫離器。當SPD因過熱、擊穿失效時，脫離器能自動的將其電網上脫離，同時給出指示信號。SPD正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
1P+N，2P+N，3P+N的由1P，2P，3P的SPD+ NPE零地保護模塊組成，應用于TT. TN-S等供電系統。

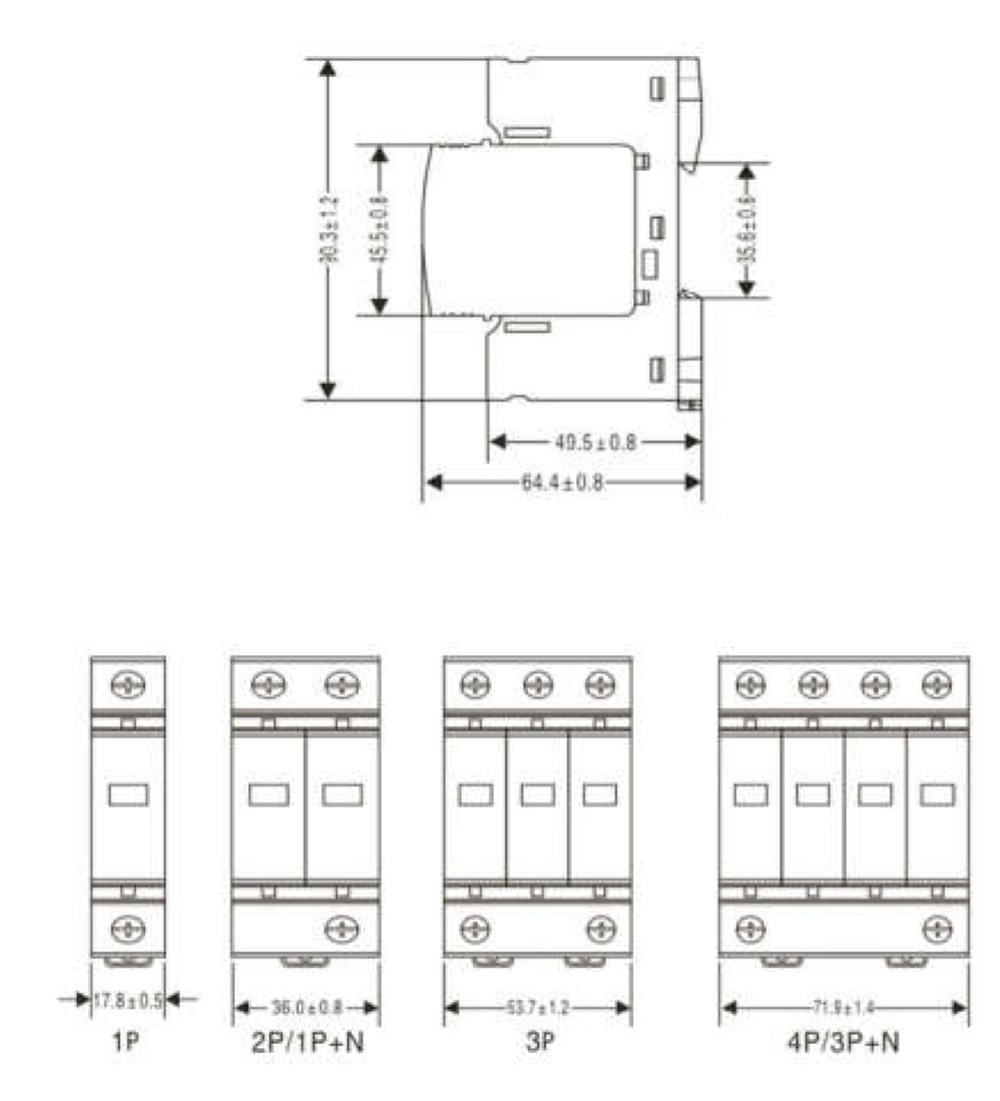

外形尺寸圖
主要技術參數
型號規格 SELY-Ⅱ60KA 最大持續工作電壓Uc(VAC) 100o 420 385 320 275 電壓保護水平Up (kv) 3.5 2.2 2.2 1.6 1.5 最大放電電流(8/20 u s)Imax(kA) 60 標稱放電電流(8/20 u s)ln(kA) 30 響應時間ns <25 防護等級 IP20 失效指示 老化失效∶綠色正常，紅色失效 用途 進線二級保護 遙信功能 可另配貨 備注 最大持續工作電壓Uc可定制 在線留言
