SELY-Ⅱ系列電涌保護器
適用于交流50/60Hz ' 380V及以下的TT. IT、TN-5、TN-C-S等供電系統(可通訊系統)中,對間接雷電和直接雷電或其它瞬時過電壓、過電充的浪涌進行防護，它能夠安全有效的保障您的用電安全。浪涌保護器(以下簡稱SPD)具有相對相、相對地、相對中線、中線對地及其它組合等保護模式，使低壓配電系統后端設備及其它設備得到更安全、更廣泛、更有效的保護。
訂購熱線：13634215093
- 產品詳情
-
產品概述
適用于交流50/60Hz ' 380V及以下的TT. IT、TN-5、TN-C-S等供電系統(可通訊系統)中,對間接雷電和直接雷電或其它瞬時過電壓、過電充的浪涌進行防護，它能夠安全有效的保障您的用電安全。浪涌保護器(以下簡稱SPD)具有相對相、相對地、相對中線、中線對地及其它組合等保護模式，使低壓配電系統后端設備及其它設備得到更安全、更廣泛、更有效的保護。

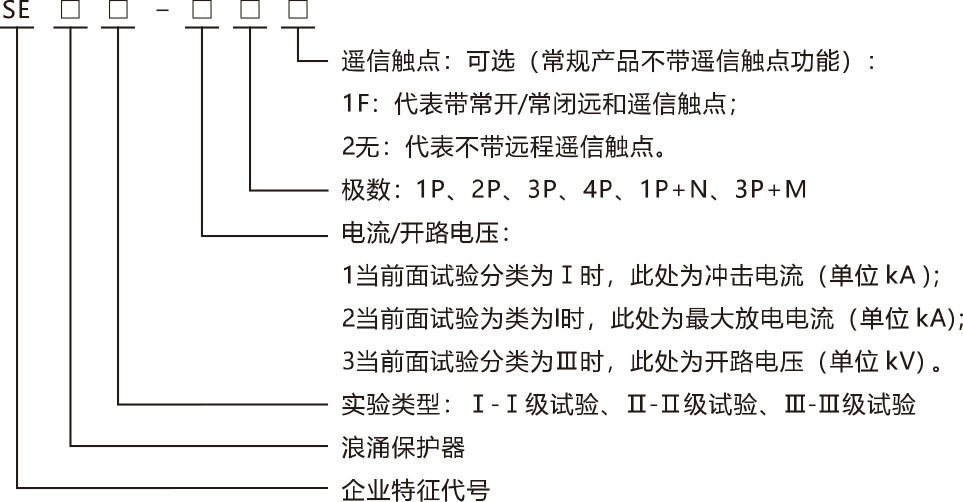

產品安裝

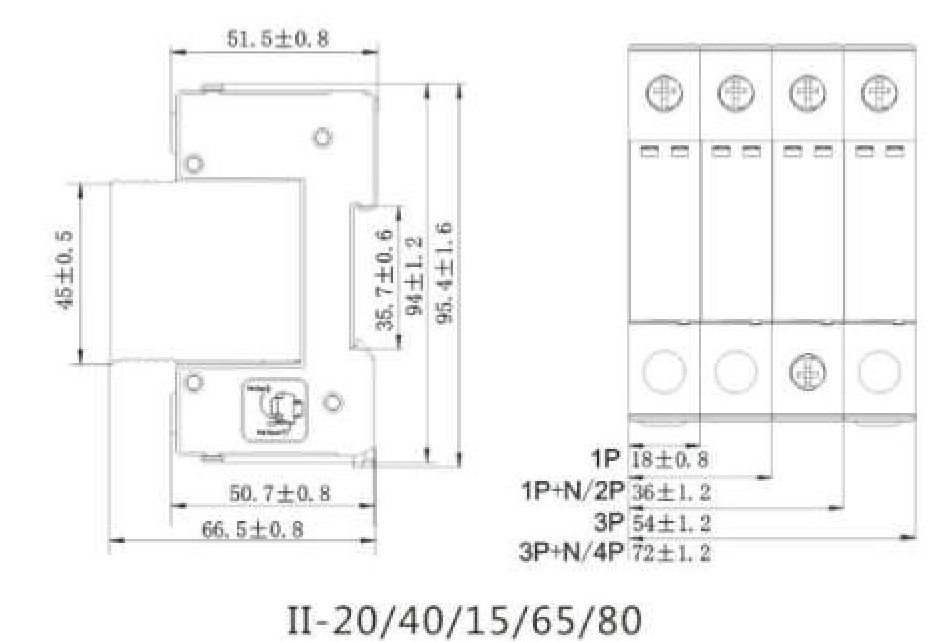

外形尺寸圖
主要技術參數
產品型號 SELY-Ⅱ160 SELY-Ⅱ120 SELY-Ⅱ100 SELY-Ⅱ80 SELY-Ⅱ65 SELY-Ⅱ40 SELY-Ⅱ20 SELY-Ⅰ25 SELY-Ⅰ15 符合標準ts GB/T18802.1IEC 61643.1 極數 1P、2p、3P、4P 1P、1P+N、2P、3P、3P+N、4P 1P、2P、3P、4P 額定頻率(Hz) 50-60 電網運行電壓Un(v) 220/380 最大持續工作電Uc(M) 385 電壓保護水平Up (kv) ≤3.0 ≤2.5 ≤2.5 ≤2.5 ≤2.0 ≤1.8 ≤1.5 ≤2.3 ≤2.0 最大放電電流lmax(kA) 160 120 100 80 65 40 20 limp25 limp15 標稱放電電流ln(kA) 80 60 50 40 30 20 10 30 20 響應時間Tal(ns) 建議連接線徑 25、35 16、25 16、25 16、25 16、25 10、16| 10、16 25 16 PE建議連接線徑 35 25、35 25、35 25、35 25、35 25 25 35 25 后備保護最大允許熔斷器(A) 200 200 160 160 160 100 50 160 100 后備保護(建議熔斷器A) 63/100
/12563/100
/12563/100
/12563/100 63/100 32/63 16/32 63/125 32/63 保護等級(產品使用保護類型) B/Ⅰ C/Ⅱ D/Ⅲ B/Ⅰ 試驗等級(產品性能測試波形) C/T2/Ⅱ B/T1/Ⅰ 使用環境溫度 正常范圍-5℃~+40°℃，極限范圍-40°℃-+70℃ 失效指示窗 有（綠色:正常;紅色:故障） 遙信觸點 可選（常規產品不帶信觸點功能) 安裝海拔高度 不超過2000m 接線端子 螺釘壓接 最大接線能力 軟線2.5~16mm2硬線2.5~25mm2 安裝方式 TH35-7.5型鋼安裝導軌 在線留言
